今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

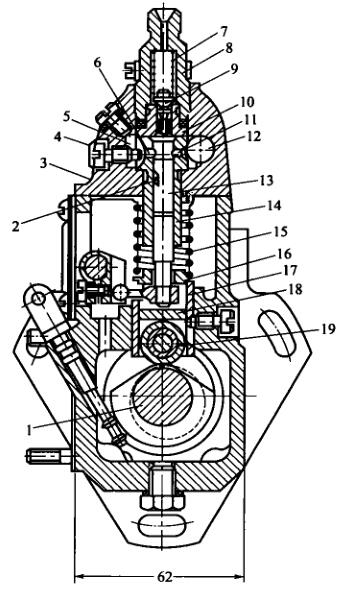

   I号喷油泵的分泵构造图

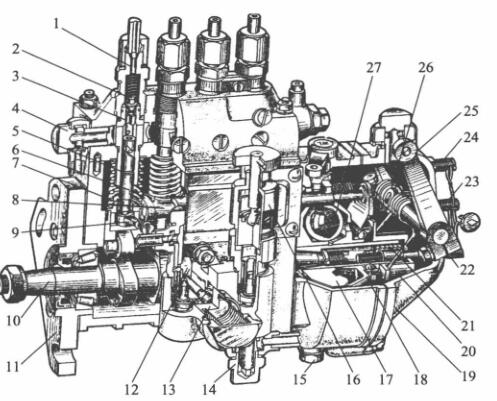

1-各类高压软管金属接头; 2-有油阀; 3-有油阀块; 4,14-进油内六角螺丝; 5-套简; 6-液压泵; 7-液压泵拉簧; 8-油门拉杠;  9-调节器臂; 10-凸轮轴轴; 11-固定位置接盘; 12-输油管管道泵偏心轮轮; 13-输油管管道泵; 15-放油螺塞; 16-手汽油泵;  17-驱动器盘; 18-从动盘; 19-箱体; 20-滑套; 21-较准拉簧; 22-剩余油修改内六角螺丝; 23-怠速行程开关内六角螺丝; 24-髙速行程开关内六角螺丝; 25-可控硅调压手柄; 26-可控硅调压拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总体的核心影响是切实保障油阀已经时的正确无误性，对待多缸静音机来说 ，更要切实保障各缸油阀时的间距性。起切实保障影响的步位是滑动下方到调准保护层垫块上立体的间距H。当喷油阀凸轮轴轴伞传动齿轮与曲轴伞传动齿轮相定位需要时，H越大，注塞泵关闭系统进油孔的时太早，油阀已经时也太早。否则，H越小，油阀已经时越卡顿。从而要要根据设计制作和检测推算出合理的滑动体事情间距H，以切实保障油阀已经时的正确无误性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-定位功能螺母; 5-回油道; 6-回油孔; 7-脸上油多阀大压簧; 8-脸上油多阀紧座;  9-脸上油多阀; 10-脸上油多阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵大压簧; 16-大压簧座; 17-挺柱体:; 18-垫铁; 19-滑轮

  对多缸机，各分泵的H值应等于。修改垫件在喷油阀出厂之时均已调好，无可直接相互交换。垫件是用耐偏磨原料制出齐头并进行热加工以增强坚硬程度，由此应用中更易偏磨。如长时长应用后偏磨较多，可换面应用。

  喷液压液压真空泵泵体分上下左右2个分，喷液压液压真空泵上体用做使用轴向齿轮泵泵偶件及皮肤出油阀偶件，下身用做使用气缸轴、滑轮体和输液压液压真空泵等。泵体前侧的中部开了检视窗孔，若要查和修改真空泵量。顶部有检视发动机油面的检视孔。喷液压液压真空泵上体中含1条油道，与各轴向齿轮泵泵套筒里面的椭圆形油槽相联。椭圆形油槽则与轴向齿轮泵泵套筒上的进、回油孔相联。由输液压液压真空泵供来的低压低油能够进输油管管接头连管接头开始油道中。油道中的重油密度负担由装在回输油管管接头连管接头内的回油阀调控，一耍求做到在5～10kPa范围图内。液压机过低，在轴向齿轮泵泵向下时，重油密度不是更快能够进油孔开始轴向齿轮泵泵顶部油腔。当续航里程频繁而使液压机增大时，过多的重油密度会顶开回油阀流入了重油密度细滤器中。
