玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

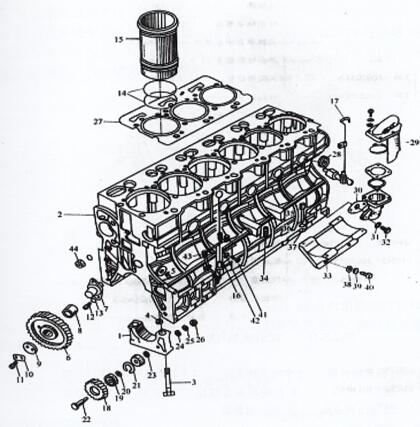

图2-3 -10 YC6108G气缸体总成

1滑动联轴器盖  2气门体  3主滑动联轴器六角地脚螺母  4位置定位套  6正时惰齿圈  7惰轮滑动联轴器  8惰轴榫衬套  9惰轮档板  10锁片  11小六角地脚螺母  14封水圈  15缸套  18伞齿高压油泵后面链传动齿圈  19滑动联轴器  27缸垫  29喘气器  33高压油泵拖架  34修正平垫  37球面镜平垫  40拖架六角地脚螺母  44主油道封严塞

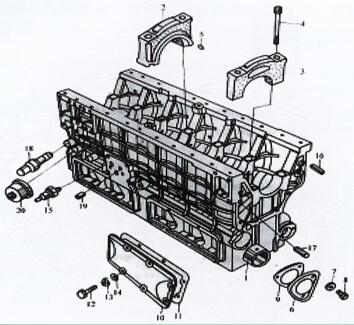

图2-3-11 YC6108G气缸体总成

1轴承轴衬套 2中间商主要承盖 3主要承盖 4主要承螺母标准 5销 8轴承轴轴承端盖螺母标准 15液压过低警告器 18调压阀总体 20液压警告器

1．玉柴柴油机水堵及主油道油堵的安装

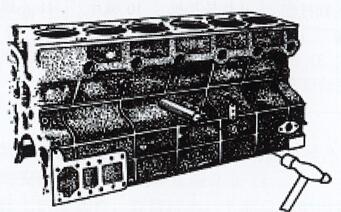

对水堵的重新装配参考图2-3-12，重新装配规范：七是在水堵封好体上不光滑涂上11747封好胶。二重新装配后的水堵外端口与我们身体分散对齐或偏低。

图2-3 -12补体成分水堵的装有

  玉柴柴油机主油道油堵的安装

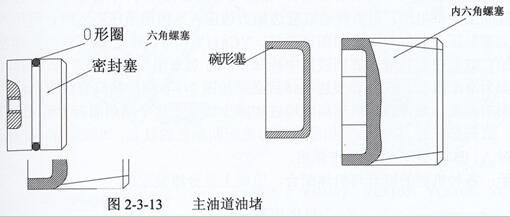

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的良好的密封性塞，后油堵为碗形塞，下面图2-3 -13已知。

安装要求：

(1)在螺塞中段涂上545密封圈胶，用内六角板手上紧就可以。(2) 密封带塞口有O形圈，按照时留意必须损伤。(3)装再次后，密封塞及螺 塞外内孔应稍低于人体细胞内孔。装时，用软塑料敲一敲即入。

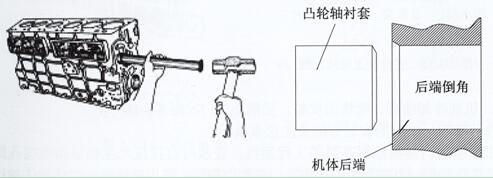

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 气缸轴孔的前后面分离面是有倒角的（前端部位部位不倒角），因装置衬套时，用专业工装设计从零件前后面分离朝前端部位部位一个一个装置。(2) 轴承轴衬套油孔一定紧贴补体成分上的进油孔。主意：对YC6105、YC6108 机第5、6挡衬套具有一油孔通向摇背座。YC6M机只需一油孔紧贴。（因轴瓦上开了油槽）YC4108机第2、4档具有一油孔通向摇背座。之外形号只一是挡有 ～油孔通向摇背座。固此在装配时请加主意。(3) 衬套安装使用后挪到卧镗加上工到按照约定尺码，标准如表2-3-4。

3．缸套安装注意事项。

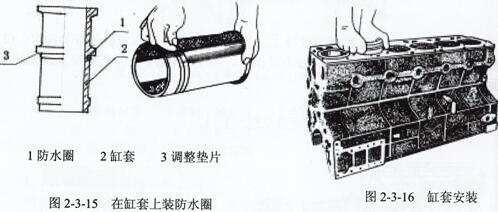

(1)彻底清除缸套台肩处的脱漆或除积碳。(2)连接前先观察玉柴生产发调速电空调机组缸套口径是否有遵循中规定需求如表2-3-3。(3)在缸套上配手表有防水能力性圈（YC6112镶缸套机、YC4112车型及YC4110 车型为干井式缸套，不装手表有防水能力性圈）(4)往防御反应上重新安装程序时，在放水方位涂上一点发动机油，用心摆动缸套边加力边压入。如手摸压未入时，能用木工板垫平上半部敲压入合理即刻，下图2-3-16。YC4112和YC6112机缸套与防御反应是紧结合的，缸套在重新安装程序前先放置于液氮中制冷10min后拿到用仓垫板敲打入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选购时，以人体排列背景色标志牌选购同背景色的缸套，如红对红，蓝对蓝（或A对A、B对B）。这些不予详述。温馨提示：繁多门焊机的缸套与消化液协调，的基本应当是分组名配备的。

1．齿轮油加热激光喷嘴、喷钩的装设。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 雾炮涂料是耐老化耐温天气的工程项目材料，的装配时随便压入电主轴套座雾炮孔就可以。需要压明确，没法高是轴套座孔。的装配重新后，需耍奶油枪补加柴油机作液压喷洒冲击试验，在活塞式件两边止点时雾炮冒出的油束务必射在活塞式件内腔面上，且油束没法散发。注重：当发起机工作时光较长，凡在拆油底壳时，注重查验喷咀是否是退化变质受损，以免受损，须得换旧件。

(2) 发动机机油降温喷钩为保温钢管对接焊件，重新使用时靠固定销固定，用螺拴立即拧紧在身体上。重新使用前先查验限压阀球生活可否灵便，对接焊件油孔可否通常。标准喷钩喷油必定瞄准柱塞内腔对柱塞带内降温油道的cpu类型，油束标准射到柱塞上的油道。（靠焊 接件工作以确保），一起喷钩没法与柱塞裙部或曲轴失衡块引起约束。主要：安装系统用到柱塞，必定打有喷钩让位口。
