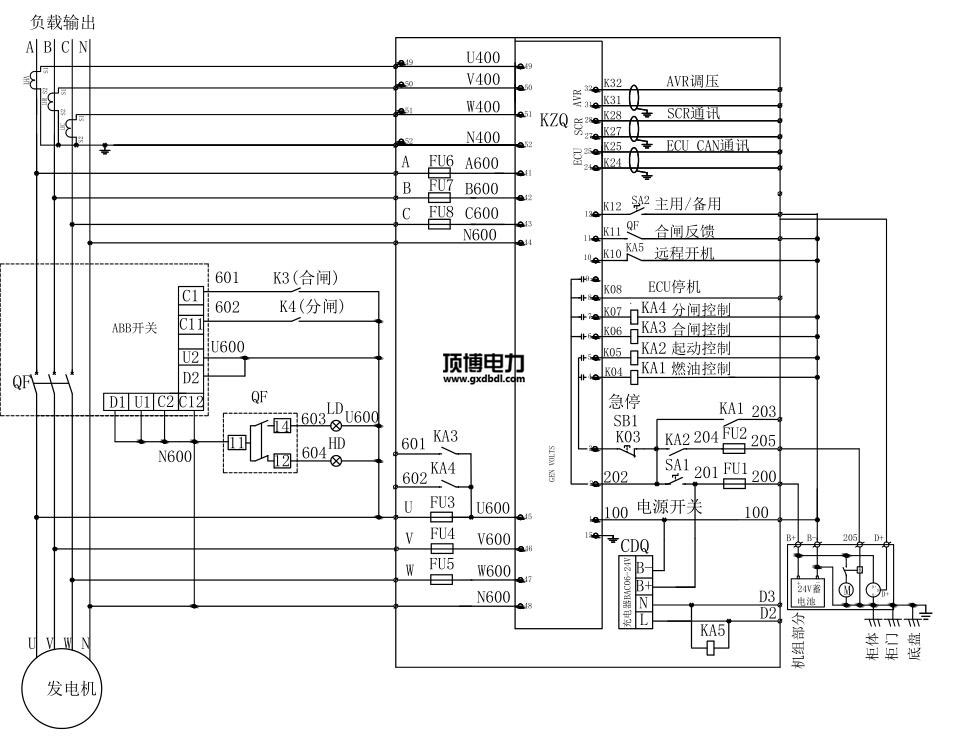

580KW重油电站机并机柜方式电力电气图机理：由续航器AC220V/DC24V，具备电站机调控器选用内容输送电原DC24V。电站机再启动服务器后由KA5交流电220V在期间继电气内容输送一些再启动服务器的数字的信号。重油电站机调控器可以通过的数字的信号双回路把电站机的交流电、的电压，概率，时速等电站机的各样性能参数的数字的信号回馈到调控器，由调控器散发消息。   当柴油发动机来发电厂机启用后，把电送来旋转旋钮柜上边的主母排。调整器使用软件系统的网络监控达成肯定水平启用气油调整，开机调整，使用DC24V汽车继电旋钮输入表现。来发电厂机调整器使用电流值监测站软件系统双回路，监测站软件系统到满足要求高压短路器启用电流值，调整器使用KA3汽车继电旋钮输入重送电表现，合上主旋转旋钮断路，高压短路器重送电后重送电显示灯灯亮。当调整软件系统的要求分闸的是，使用KA四分闸汽车继电旋钮输入分闸表现，主旋转旋钮高压短路器分闸，高压短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主旋转开关柜
项目编号	明称	形号样式	院校	用量	服务商
1	那么万能的式架构设计高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	电站空调机组抑制器	HGM9510	只	2	众智
3	直流外接电源外接电源版块	BAC06A	只	2	众智
4	大型中间的继电子产品	HH52P    DC24V	只	8	正泰
5	超小型其中继电商	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	数据灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地极铜排	TMY-60*6	米	2	国优
13	绝缘性子	圆管，灰色，M10	只	12	海坦
14	辅助材料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.haosig.com
