柴油机起动系统主要有蓄电池、起动电机、充电发电机及一些附件电线等组成。

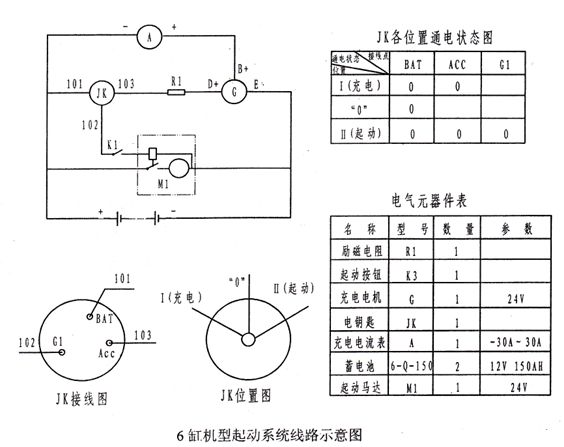

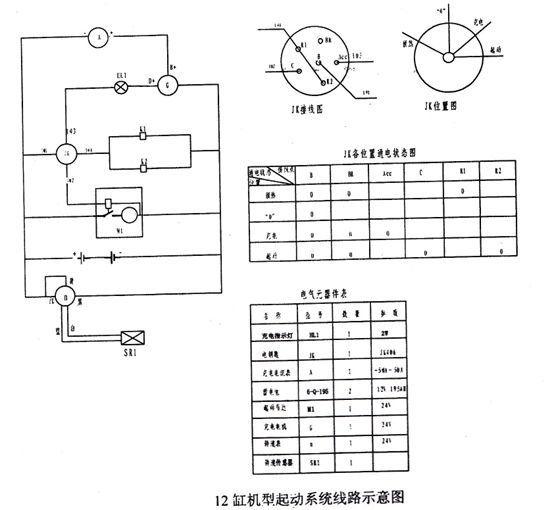

  上面是两种类型主要的开启系统各线图：

   在操作中，要随着需要注意干快充干电池组组的电阻值和钛电极液的重量，钛电极液的重量应1.28～1.29（十足室温15℃），大部分不最低1.27，一般物理现象下，汽油机的蓄电火力发电机转衡量干快充干电池组组达到存无忧电的模式，但存特种物理现象下，如汽油机停了较长周期有差异，概率造成干快充干电池组组电阻值缺陷物理现象，在这时要用所有主机电源给干快充干电池组组蓄电。

   通常全面查检起步交流电动机防松螺栓件的接合可有不变，避免后期使用时出现晃动影响体验效果，高压电缆线学习可有紧凑，并去掉积污，涂以斑片状保养脂，可以预防锈迹，通常全面查检高压电缆线电绝缘可有毁损，按期拆去防灰带，全面查检整流子外观可有滑润，炭刷在架内是甭有卡住毛细现象，炭刷板弹簧各种压力可有日常，并去掉积尘，若显示炭刷变形过多时，整流子外观烧毛加重和以外的别的错误码，应卸掉修整。

  充电发电机由三角橡胶带传动，使用中应定期检查三角橡胶带的张紧力，以保证正常充电。硅整流发电机必须和蓄电池配合使用，线路连接按要求进行，接线应正确牢靠，正负极切不可接错或接反，不然将损坏发电机。硅整流发电机的前后端盖上装有滚珠轴承，轴承的润滑采用复合钙基润滑脂，润滑脂存使用约lOOOh后需更换一次，更换时填充量要适当，后盖轴承内润滑油不宜过多，过多容易溢出溅在滑环上造成接触不良，影响充电发电机的性能。硅整流发电机的结构比较简荜，不须特别维护，平时只需用皮老虎或压缩空气吹去电机中的灰尘，保持通风道畅通，观察炭刷与滑环接触情况，检查炭刷磨损和各紧固件的紧固情况。
